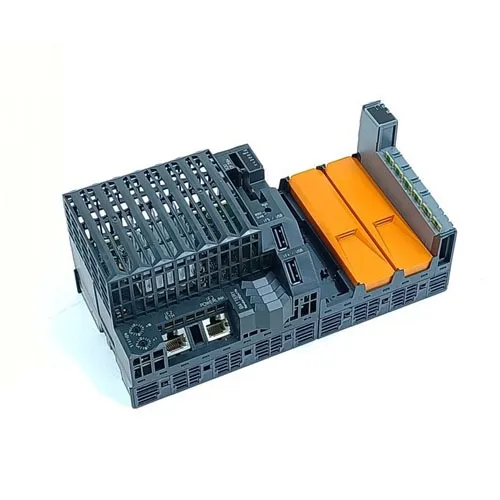

B&R X20CP3584 X20-systeem Atom PLC-controller met 3 sleuven

Model:
X20CP3584
Brand:
B&R
Type:
Hoogwaardige X20 industriële PLC-controller
Warranty:
100% Nieuw Origineel
Shipping:
Snelle wereldwijde verzending via FedEx en DHL Express

Korte beschrijvingInterfaces1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x X2X-linkSysteemmoduleControleurAlgemene informatieB&R ID-code0xC3ADKoelingZonder ventilatorStatusindicatorenCPU-functie, Ethernet, POWERLINK, CompactFlash, batterijDiagnostiekBatterijJa, met behulp van LED-status......

Stuur onderzoek

Productomschrijving

Korte beschrijving

Interfaces	1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x X2X-link
Systeemmodule	Controleur

Algemene informatie

B&R ID-code	0xC3AD
Koeling	Zonder ventilator
Statusindicatoren	CPU-functie, Ethernet, POWERLINK, CompactFlash, batterij
Diagnostiek
Batterij	Ja, met behulp van LED-statusindicator en software
CPU-functie	Ja, met behulp van LED-statusindicator
CompactFlash	Ja, met behulp van LED-statusindicator
Ethernet	Ja, met behulp van LED-statusindicator
POWERLINK	Ja, met behulp van LED-statusindicator
Temperatuur	Ja, via softwareregistratie
Steun
Redundantie van controllers	Ja
Ondersteuning van opslagstatusgegevens	Ja
ACOPOS-ondersteuning	Ja
Ondersteuning voor visuele componenten	Ja
Stroomverbruik zonder interfacemodule en USB	8,6 W
Stroomverbruik voor X2X Link-voeding	1,42 W
Stroomverbruik
Interne I/O	0,6 W
Extra vermogensverlies veroorzaakt door actuatoren (resistief) [W]	-
Certificeringen
CE	Ja
UKCA	Ja
CRA (Cyberweerbaarheidswet)	Evaluatie loopt
ATEX	Zone 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (zie gebruikershandleiding X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Industriële besturingsapparatuur
HazLoc	cCSAus 244665 Apparatuur voor procescontrole voor gevaarlijke locaties Klasse I, Divisie 2, Groepen ABCD, T5
DNV	Temperatuur:B(0 tot 55°C) Vochtigheid:B(tot 100%) Trillingen:B(4 gram) EMC:B(brug en open dek)
CCS	Ja
LR	ENV1
KR	Ja
ABS	Ja
BV	EC33B Temperatuur: 5 - 55°C Trillingen: 4 gram EMC: Brug en open dek
KC	Ja

CPU en X2X Link-voeding

Ingangsspanning	24 V DC -15% / +20%
Ingangsstroom	Max. 1,5 A
Samensmelten	Geïntegreerd, kan niet worden vervangen
Beveiliging tegen omgekeerde polariteit	Ja

X2X Link-voedingsuitgang

Nominaal uitgangsvermogen	7 W
Parallelle verbinding	Ja
Redundante werking	Ja

Ingang I/O-voeding

Ingangsspanning	24 V DC -15% / +20%
Samensmelten	Vereiste lijnzekering: Max. 10 A, langzaam

Uitgang I/O-voeding

Nominale uitgangsspanning	24 V DC
Toegestane contactbelasting	10 EEN

Voeding - Algemene informatie

Statusindicatoren	Overbelasting, bedrijfsstatus, modulestatus, RS232-gegevensoverdracht
Diagnostiek
RS232-gegevensoverdracht	Ja, met behulp van LED-statusindicator
Module loopt/fout	Ja, met behulp van LED-statusindicator en software
Overbelasting	Ja, met behulp van LED-statusindicator en software
Elektrische isolatie
I/O-voeding - I/O-voeding	Nee
CPU/X2X Link-voeding - CPU/X2X Link-voeding	Ja

Controleur

CompactFlash-sleuf	1
Realtime klok	Niet-vluchtig, resolutie 1 s, -10 tot 10 ppm nauwkeurigheid bij 25°C
FPU	Ja
Verwerker
Type	Atoom E620T
Klokfrequentie	0,6 GHz
L1-cache
Gegevenscode	24 kB
Programmacode	32 KB
L2-cache	512 KB
Geïntegreerde I/O-processor	Verwerkt I/O-datapunten op de achtergrond
Modulaire interfacesleuven	3
Remanente variabelen	Max. 256 KB
Kortste cyclustijd van taakklassen	400 µs
Typische instructiecyclustijd	0,0075 µs
Gegevensbuffering
Batterijbewaking	Ja
Lithiumbatterij	Min. 2 jaar bij een omgevingstemperatuur van 23°C
Standaard geheugen
RAM	256MB DDR2 SDRAM
Gebruikers-RAM	1 MB SRAM

Interfaces

Interface IF1
Signaal	RS232
Variant	Aansluiting via 12-polig klemmenblok X20TB12
Max. afstand	900 m
Overdrachtssnelheid	Max. 115,2 kbit/s
Interface IF2
Signaal	Ethernet
Variant	1x RJ45 afgeschermd
Lijn lengte	Max. 100 m tussen 2 stations (segmentlengte)
Overdrachtssnelheid	10/100/1000 Mbit/s
Overdracht
Fysieke laag	10BASE-T/100BASE-TX/1000BASE-T
Half-duplex	Ja
Full-duplex	Ja
Automatische onderhandeling	Ja
Auto-MDI/MDIX	Ja
Interface IF3
Veldbus	POWERLINK (V1/V2) beherend of gecontroleerd knooppunt
Type	Type 4
Variant	1x RJ45 afgeschermd
Lijn lengte	Max. 100 m tussen 2 stations (segmentlengte)
Overdrachtssnelheid	100 Mbit/s
Overdracht
Fysieke laag	100BASE-TX
Half-duplex	Ja
Full-duplex	POWERLINK-modus: Nee / Ethernet-modus: Ja
Automatische onderhandeling	Ja
Auto-MDI/MDIX	Ja
Interface IF4
Type	USB 1.1/2.0
Variant	Type A
Max. uitgangsstroom	0,5 A
Interface IF5
Type	USB 1.1/2.0
Variant	Type A
Max. uitgangsstroom	0,5 A
Interface IF6
Veldbus	X2X Linkmaster

Elektrische eigenschappen

Elektrische isolatie	Ethernet (IF2), POWERLINK (IF3) en X2X (IF6) geïsoleerd van elkaar, van andere interfaces en van PLC

Bedrijfsomstandigheden

Montagerichting
Horizontaal	Ja
Verticaal	Ja
Installatiehoogte boven zeeniveau
0 tot 2000 meter	Geen beperking
>2000 m	Verlaging van de omgevingstemperatuur met 0,5°C per 100 m
Beschermingsgraad volgens EN 60529	IP20

Omgevingsomstandigheden

Temperatuur
Operatie
Horizontale montagerichting	-25 tot 60°C
Verticale montagerichting	-25 tot 50°C
Derating	Zie paragraaf "Derating".
Opslag	-40 tot 85°C
Vervoer	-40 tot 85°C
Relatieve vochtigheid
Operatie	5 tot 95%, niet-condenserend
Opslag	5 tot 95%, niet-condenserend
Vervoer	5 tot 95%, niet-condenserend

Mechanische eigenschappen

Opmerking	Applicatiegeheugen (CompactFlash) apart bestellen Reservebatterij meegeleverd X20 eindafdekplaat (rechts) meegeleverd 12-polig X20-klemmenblok meegeleverd Afdekkingen voor interfacemoduleslots meegeleverd
Afmetingen
Breedte	200 mm
Hoogte	99 mm
Diepte	85 mm
Gewicht	470 gr

Materiaalnummer:

X20CP3584

Beschrijving:

Intel Atom 600 MHz processor met een extra I/O-processor
On-board Ethernet, POWERLINK met poll-response-chaining en USB
3 slots voor modulaire interface-uitbreiding
CompactFlash als verwijderbaar applicatiegeheugen
256MB DDR2-SDRAM
Controllerredundantie mogelijk
Zonder ventilator

De X20CP3585-controller is gebaseerd op een Atom-processor met een kloksnelheid0,6 GHzen uitgerust met256MBDDR2 SDRAM.

USB, Ethernet, POWERLINK en verwijderbare CompactFlash zijn allemaal standaard inbegrepen. Een Gigabit Ethernet-interface is standaard. Voor nog meer realtime netwerkprestaties ondersteunt de ingebouwde POWERLINK-interface de Poll Response Chaining Mode (PRC).

De controller is uitgerust met 3 slots beschikbaar voor X20-communicatiemodules. Door middel van communicatiemodules kunnen diverse bus- en netwerksystemen eenvoudig in het X20-systeem worden geïntegreerd
