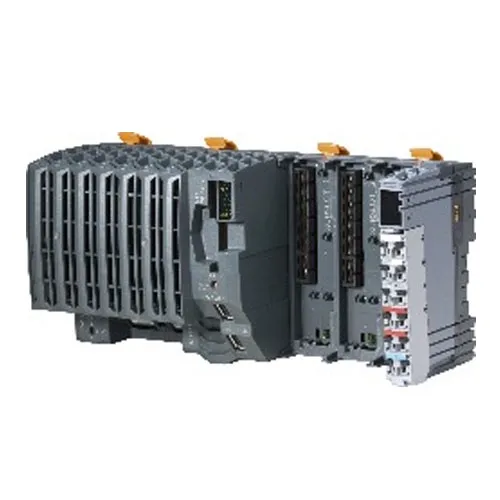

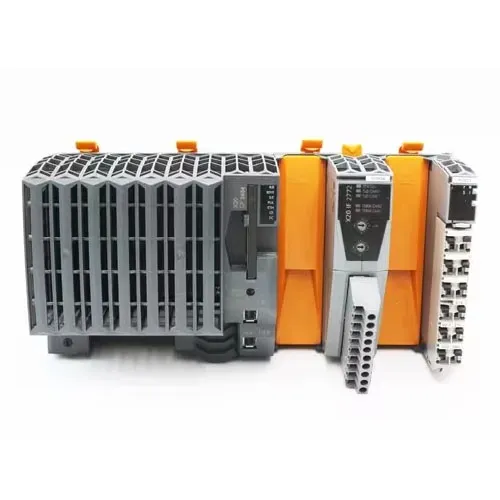

B&R X20CP3484 X20 Systeem Celeron PLC CPU

Model:
X20CP3484
Brand:
B&R
Type:
Standaard X20-systeem industriële PLC-controller
Warranty:
100% Nieuw Origineel
Shipping:
Snelle wereldwijde verzending via FedEx en DHL Express

Technische gegevensKorte beschrijvingInterfaces1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, 1x X2X-linkSysteemmoduleCPUAlgemene informatieB&R ID-code0x23A6KoelingZonder ventilatorStatusindicatorenCPU-functie, oververhitting, Ethernet, POWERLINK, CompactFlash, batterijDiagnostiekBatterijJa,......

Stuur onderzoek

Productomschrijving

Korte beschrijving

Interfaces	1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, 1x X2X-link
Systeemmodule	CPU

Algemene informatie

B&R ID-code	0x23A6
Koeling	Zonder ventilator
Statusindicatoren	CPU-functie, oververhitting, Ethernet, POWERLINK, CompactFlash, batterij
Diagnostiek
Batterij	Ja, met behulp van LED-statusindicator en software
CPU-functie	Ja, met behulp van LED-statusindicator
CompactFlash	Ja, met behulp van LED-statusindicator
Ethernet	Ja, met behulp van LED-statusindicator
POWERLINK	Ja, met behulp van LED-statusindicator
Overtemperatuur	Ja, met behulp van LED-statusindicator
Diagnostiek - ventilator	-
Steun
ACOPOS-ondersteuning	Ja
Ondersteuning voor visuele componenten	Ja
Stroomverbruik zonder geheugenkaart, interfacemodule en USB	10,5 W
Intern stroomverbruik van X2X Link en I/O-voeding
Bus	1,42 W
Interne I/O	0,6 W
Extra vermogensverlies veroorzaakt door actuatoren (resistief) [W]	-
Elektrische isolatie
IF1 - IF2	Ja
IF1 - IF3	Ja
IF1 - IF4	Nee
IF1 - IF5	Nee
IF1 - IF6	Ja
IF2 - IF4	Ja
IF2 - IF5	Ja
IF3 - IF4	Ja
IF3 - IF5	Ja
IF4 - IF5	Nee
IF4 - IF6	Ja
IF5 - IF6	Ja
PLC-IF1	Nee
PLC-IF2	Ja
PLC-IF3	Ja
PLC-IF4	Nee
PLC-IF5	Nee
PLC-IF6	Ja
Certificeringen
CE	Ja
UKCA	Ja
ATEX	Zone 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (zie gebruikershandleiding X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Industriële besturingsapparatuur
HazLoc	cCSAus 244665 Apparatuur voor procescontrole voor gevaarlijke locaties Klasse I, Divisie 2, Groepen ABCD, T5
DNV	Temperatuur:B(0 tot 55°C) Vochtigheid:B(tot 100%) Trillingen:B(4 gram) EMC:B(brug en open dek)
CCS	Ja
LR	ENV1
KR	Ja
ABS	Ja
BV	EC33B Temperatuur: 5 - 55°C Trillingen: 4 gram EMC: Brug en open dek
KC	Ja

CPU en X2X Link-voeding

Ingangsspanning	24 V DC -15% / +20%
Ingangsstroom	Max. 2,2 EEN
Samensmelten	Geïntegreerd, kan niet worden vervangen
Beveiliging tegen omgekeerde polariteit	Ja

X2X Link-voedingsuitgang

Nominaal uitgangsvermogen	7 W
Parallelle verbinding	Ja
Redundante werking	Ja

Ingang I/O-voeding

Ingangsspanning	24 V DC -15% / +20%
Samensmelten	Vereiste lijnzekering: Max. 10 A, langzaam

Uitgang I/O-voeding

Nominale uitgangsspanning	24 V DC
Toegestane contactbelasting	10 EEN

Voeding - Algemene informatie

Statusindicatoren	Overbelasting, bedrijfsstatus, modulestatus, RS232-gegevensoverdracht
Diagnostiek
RS232-gegevensoverdracht	Ja, met behulp van LED-statusindicator
Module loopt/fout	Ja, met behulp van LED-statusindicator en software
Overbelasting	Ja, met behulp van LED-statusindicator en software
Elektrische isolatie
I/O-voeding - I/O-voeding	Nee
CPU/X2X Link-voeding - CPU/X2X Link-voeding	Ja

Controleur

CompactFlash-sleuf	1
Realtime klok	Niet-vluchtig, resolutie 1 s, -20 tot 20 ppm nauwkeurigheid bij 25°C
FPU	Ja
Verwerker
Type	Celeron 266 (compatibel)
L2-cache	-
L1-cache voor gegevens en programmacode	2x 16 kB
Geïntegreerde I/O-processor	Verwerkt I/O-datapunten op de achtergrond
Modulaire interfacesleuven	3
Remanente variabelen	Max. 64 kB
Kortste cyclustijd van taakklassen	800 µs
Typische instructiecyclustijd	0,007 µs
Gegevensbuffering
Batterijbewaking	Ja
Lithiumbatterij	Minimaal 3 jaar
Standaard geheugen
RAM	32 MB SDRAM
Gebruikers-RAM	1 MB SRAM

Interfaces

Interface IF1
Type	RS232
Variant	Aansluiting via 12-polig klemmenblok TB12
Overdrachtssnelheid	Max. 115,2 kbit/s
Interface IF2
Type	Ethernet
Variant	Afgeschermde RJ45
Lijn lengte	Max. 100 m tussen 2 stations (segmentlengte)
Overdrachtssnelheid	10/100 Mbit/s
Interface IF3
Veldbus	POWERLINK V1/V2
Type	100BASE-T (ANSI/IEEE 802.3)
Variant	Afgeschermde RJ45
Lijn lengte	Max. 100 m tussen 2 stations (segmentlengte)
Overdrachtssnelheid	100 Mbit/s
Interface IF4
Type	USB 1.1
Variant	Type A
Max. uitgangsstroom	0,5 A
Interface IF5
Type	USB 1.1
Variant	Type A
Max. uitgangsstroom	0,5 A
Interface IF6
Type	X2X Linkmaster
Hoeveelheid	1

Bedrijfsomstandigheden

Montagerichting
Horizontaal	Ja
Verticaal	Ja
Installatiehoogte boven zeeniveau
0 tot 2000 meter	Geen beperking
>2000 m	Verlaging van de omgevingstemperatuur met 0,5°C per 100 m
Beschermingsgraad volgens EN 60529	IP20

Omgevingsomstandigheden

Temperatuur
Operatie
Horizontale montagerichting	0 tot 55°C
Verticale montagerichting	0 tot 50°C
Derating	-
Opslag	-25 tot 70°C
Vervoer	-25 tot 70°C
Relatieve vochtigheid
Operatie	5 tot 95%, niet-condenserend
Opslag	5 tot 95%, niet-condenserend
Vervoer	5 tot 95%, niet-condenserend

Mechanische eigenschappen

Opmerking	Applicatiegeheugen (CompactFlash) apart bestellen Reservebatterij meegeleverd X20 eindafdekplaat (rechts) meegeleverd 12-polig X20-klemmenblok meegeleverd Afdekkingen voor interfacemoduleslots meegeleverd
Afmetingen
Breedte	200 mm
Hoogte	99 mm
Diepte	85 mm

Materiaalnummer:

X20CP3484

Beschrijving:

Intel Celeron 266 Performance met extra I/O-processor
Ethernet, POWERLINK en USB aan boord
3 slots voor modulaire interface-uitbreiding
CompactFlash als verwijderbaar applicatiegeheugen
Zonder ventilator
Extreem compact

De X20CP3484 is de kleinste op Celeron gebaseerde CPU voor het X20-systeem. De kortste cyclustijd van 800 µs toont echter nog steeds zijn kracht. De basiseigenschappen zijn dezelfde als die van de grotere typen.

Ethernet en USB zijn aan boord. Bovendien beschikt de CPU over een POWERLINK-aansluiting voor realtime communicatie. Er zijn ook drie multifunctionele slots voor extra interfacemodules.

De CPU-modellen X20CP3484 en X20CP3484-1 verschillen alleen qua SDRAM-grootte.
